Łączenie obrotowe jest kluczowym elementem w różnych zastosowaniach przemysłowych, umożliwiając przenoszenie płynów, gazów lub sygnałów elektrycznych między częściami stacjonarnymi i obrotowymi. Jako renomowany dostawca sprzęgania obrotowego często pytam o zasadę tych urządzeń. W tym poście na blogu zagłębię się w zasadę roboczą sprzężenia obrotowego, jego różnych typów i jego zastosowań w różnych branżach.
Podstawowa zasada sprzężenia obrotowego
U jego rdzenia sprzężenie obrotowe, znane również jako złącze obrotowe lub obrotowe, jest zaprojektowane tak, aby umożliwić ciągłe przenoszenie mediów, podczas gdy jedna część obraca się w stosunku do drugiej. Podstawowa zasada polega na stworzeniu zapieczętowanego przejścia, który może pomieścić ruch obrotowego komponentu bez wycieku. Osiąga się to poprzez połączenie projektowania mechanicznego, technologii uszczelnienia, a czasem z użyciem specjalistycznych materiałów.
Kluczowe elementy sprzężenia obrotowego zazwyczaj obejmują stacjonarną obudowę, obrotowy wałek i mechanizm uszczelnienia. Obudowa stacjonarna jest podłączona do nie obracającej się części systemu, takiej jak rura lub rama maszynowa. Obrotowy wał jest przymocowany do obrotowego elementu, jak bęben, wrzeciono lub ramię robotyczne. Mechanizm uszczelniający jest odpowiedzialny za zapobieganie wyciekom przeniesionych mediów, niezależnie od tego, czy jest to olej hydrauliczny, woda, powietrze czy prąd elektryczny.
Mechanizmy uszczelniające w sprzężeniach obrotowych
Mechanizm uszczelnienia jest jednym z najważniejszych aspektów sprzężenia obrotowego. Istnieje kilka rodzajów metod uszczelnienia, każdy z własnymi zaletami i wadami.
Uszczelki mechaniczne
Uszczelki mechaniczne są szeroko stosowane w sprzężeniach obrotowych. Składają się z dwóch płaskich powierzchni (powierzchni uszczelnienia), które są wciśnięte razem, aby utworzyć uszczelkę. Jedna twarz uszczelnia jest przymocowana do stacjonarnej obudowy, a druga jest przymocowana do obrotowego wału. Tware uszczelniające są zwykle wykonane z twardych materiałów, takich jak ceramiczny, węgiel lub węglik silikonowy, które mogą wytrzymać wysokie ciśnienia i zużycie. Ciśnienie między twarzami uszczelnienia jest utrzymywane za pomocą sprężyn lub innych środków, zapewniając ciasne uszczelnienie nawet w różnych warunkach pracy.
Uszczelki do ust
Uszczelki do ust są kolejnym typem mechanizmu uszczelnienia. Są wykonane z materiałów elastomerowych, takich jak guma lub poliuretan. Uszczelka warg ma elastyczną wargę, która dociska obracającego się wału, tworząc uszczelkę. Uszczelki do ust są stosunkowo niedrogie i łatwe w instalacji, ale mogą nie być odpowiednie do zastosowań pod wysokim ciśnieniem lub dużą prędkością. Są one często używane w zastosowaniach, w których wymagania dotyczące ciśnienia i prędkości są stosunkowo niskie, na przykład w niektórych systemach pneumatycznych.
O - Pierścienie
O - Pierścienie to okrągłe uszczelki wykonane z materiałów elastomerowych. Są one umieszczane w rowkach wokół obrotowego wału lub w stacjonarnej obudowie, aby utworzyć uszczelkę. O - Pierścienie są proste, niezawodne i opłacalne - skuteczne. Można je stosować w szerokim zakresie zastosowań, od systemów wodnych o niskim ciśnieniu po systemy hydrauliczne o wysokim ciśnieniu. Mogą jednak wymagać odpowiedniego smarowania, aby zapobiec zużyciu i wyciekom.
Rodzaje połączeń obrotowych
Istnieje kilka rodzajów połączeń obrotowych, z których każde zaprojektowano dla określonych aplikacji i wymagań dotyczących transferu mediów.
Płynne sprzężenia obrotowe

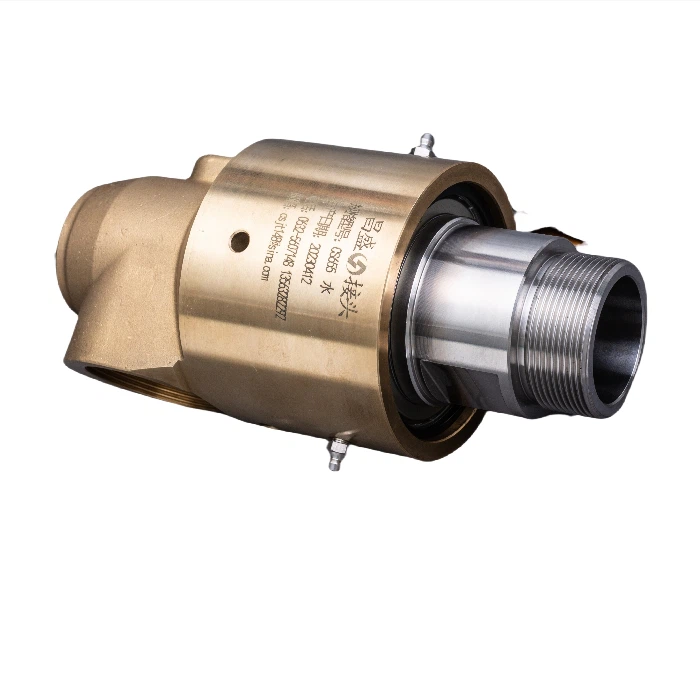

Sprzęty obrotowe płynów stosuje się do przenoszenia płynów, takich jak olej hydrauliczny, woda lub chłód między częściami stacjonarnymi i obrotowymi. Są one powszechnie stosowane w systemach hydraulicznych, maszynach i aplikacjach motoryzacyjnych. Na przykład w prasie hydraulicznej sprzężenie obrotowe płynowe stosuje się do przenoszenia oleju hydraulicznego z stacjonarnej pompy hydraulicznej do obracającego się pamięci RAM.Złącze obrotowe Essurejest rodzajem sprzęgania obrotowego płynu, które jest odpowiednie do zastosowań o wysokiej temperaturze i wysokim ciśnieniu.
Pneumatyczne połączenia obrotowe
Pneumatyczne złącze obrotowe są wykorzystywane do przenoszenia sprężonego powietrza lub innych gazów między częściami stacjonarnymi i obrotowymi. Są one szeroko stosowane w układach pneumatycznych, takich jak roboty ramiona, systemy przenośników i maszyny pakowania. Pneumatyczne połączenia obrotowe muszą mieć dobre właściwości uszczelnienia, aby zapobiec wyciekowi powietrza, co może wpływać na wydajność układu pneumatycznego.
Elektryczne sprzężenia obrotowe
Elektryczne sprzężenia obrotowe, znane również jako obrotowe pierścienie poślizgowe, służą do przenoszenia sygnałów elektrycznych lub mocy między częściami stacjonarnymi i obrotowymi. Są one powszechnie stosowane w zastosowaniach takich jak turbiny wiatrowe, kamery CCTV i roboty przemysłowe.obrotowy pierścień poślizgu złączajest przykładem elektrycznego sprzężenia obrotowego, które może zapewnić niezawodne połączenie elektryczne w systemach obrotowych.
Hydrauliczne obrotowe stawy obrotowe

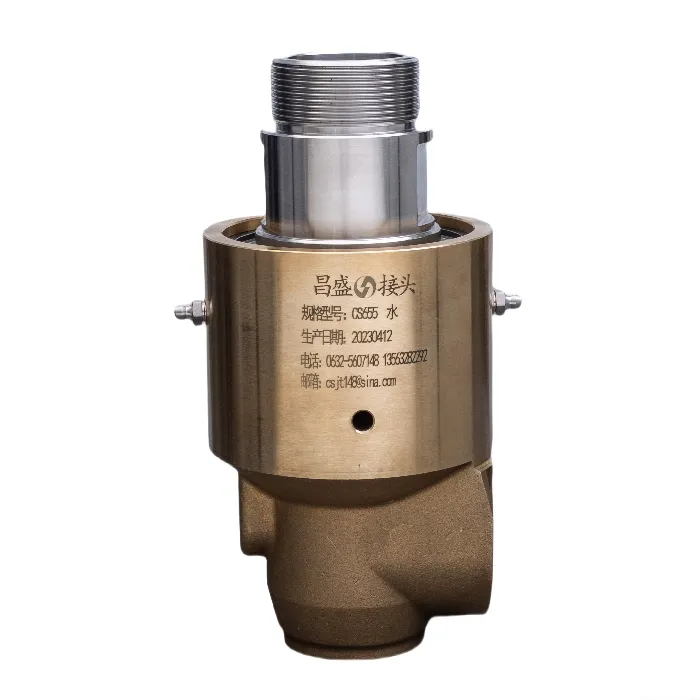

Hydrauliczne obrotowe stawy obrotowe są specjalnym rodzajem sprzężenia obrotowego płynu zaprojektowanego specjalnie dla układów hydraulicznych. Mogą poradzić sobie z wysokim ciśnieniowym olejem hydraulicznym i są często stosowane w zastosowaniach o dużej służbie, takich jak sprzęt budowlany, maszyny wydobywcze i platformy offshore.hydrauliczny obrotowy staw obrotowyjest wysokiej jakości hydraulicznym obrotowym stawem obrotowym, który oferuje doskonałą wydajność i trwałość.
Zastosowania połączeń obrotowych
Sprzęty obrotowe są używane w szerokiej gamie branż i zastosowań.
Przemysł produkcyjny
W branży produkcyjnej złącza obrotowe są używane w maszynach, takich jak tokarki, maszyny do mielenia i maszyny do szlifowania. Służą one do przenoszenia płynu chłodzącego, smaru lub oleju hydraulicznego do obracających się narzędzi do tnącej lub wrzecion. Zapewnia to odpowiednie chłodzenie i smarowanie, które może poprawić jakość procesu obróbki i przedłużyć żywotność narzędzi tnącej.
Przemysł motoryzacyjny
W branży motoryzacyjnej sprzężenia obrotowe są stosowane w różnych zastosowaniach, takich jak systemy wspomagania kierownicy, systemy skrzyni biegów i systemy chłodzenia silnika. Na przykład w systemie wspomagania kierownicy łączenie obrotowe służy do przenoszenia płynu hydraulicznego z pompy wspomagania kierownicy do korekty kierowniczej, umożliwiając gładkie i łatwe kierownictwo.
Przemysł lotniczy
W branży lotniczej sprzężenia obrotowe są stosowane w silnikach samolotów, systemach lądowania i systemach kontroli lotów. Muszą być bardzo niezawodne i są w stanie wytrzymać ekstremalne warunki pracy, takie jak wysokie temperatury, wysokie ciśnienia i wibracje.
Przemysł energii odnawialnej
W branży energii odnawialnej sprzężenia obrotowe są stosowane w turbinach wiatrowych i systemach śledzenia słonecznego. W turbin wiatrowych sprzężenia obrotowe są używane do przenoszenia energii elektrycznej z obrotowego generatora do stacjonarnego połączenia siatki. W systemach śledzenia słonecznego służą one do przenoszenia mocy hydraulicznej lub pneumatycznej do obracających się paneli słonecznych, umożliwiając im śledzenie ruchu Słońca.
Wniosek
Złącze obrotowe odgrywają istotną rolę w wielu zastosowaniach przemysłowych, umożliwiając wydajne i niezawodne przenoszenie płynów, gazów lub sygnałów elektrycznych między częściami stacjonarnymi i obrotowymi. Zrozumienie zasady sprzężenia obrotowego, jego różnych typów i jego zastosowań jest niezbędne do wyboru prawego sprzężenia obrotowego dla określonego zastosowania.
Jako dostawca sprzęgania obrotowego oferujemy szeroką gamę wysokiej jakości sprzężeń obrotowych, aby zaspokoić różnorodne potrzeby naszych klientów. Niezależnie od tego, czy potrzebujesz sprzężenia obrotowego płynowego dla układu hydraulicznego, pneumatycznego sprzęgła obrotowego dla robotycznego ramienia, czy elektryczne sprzężenie obrotowe dla turbiny wiatrowej, mamy wiedzę i produkty, które zapewniają najlepsze rozwiązanie.
Jeśli jesteś zainteresowany zakupem złączek obrotowych lub masz pytania dotyczące naszych produktów, skontaktuj się z nami w celu uzyskania dalszej dyskusji. Jesteśmy zaangażowani w zapewnianie doskonałej obsługi klienta i produktów wysokiej jakości.
Odniesienia
- „Połączenia obrotowe: zasady, projektowanie i zastosowania” Johna Doe
- „Handbook of Fluid Sealing Technology” Jane Smith
- „Electrical Slip Rings: Design and Performance” Tom Brown
